MECHABOX / GEARBOX
Co je mechabox?

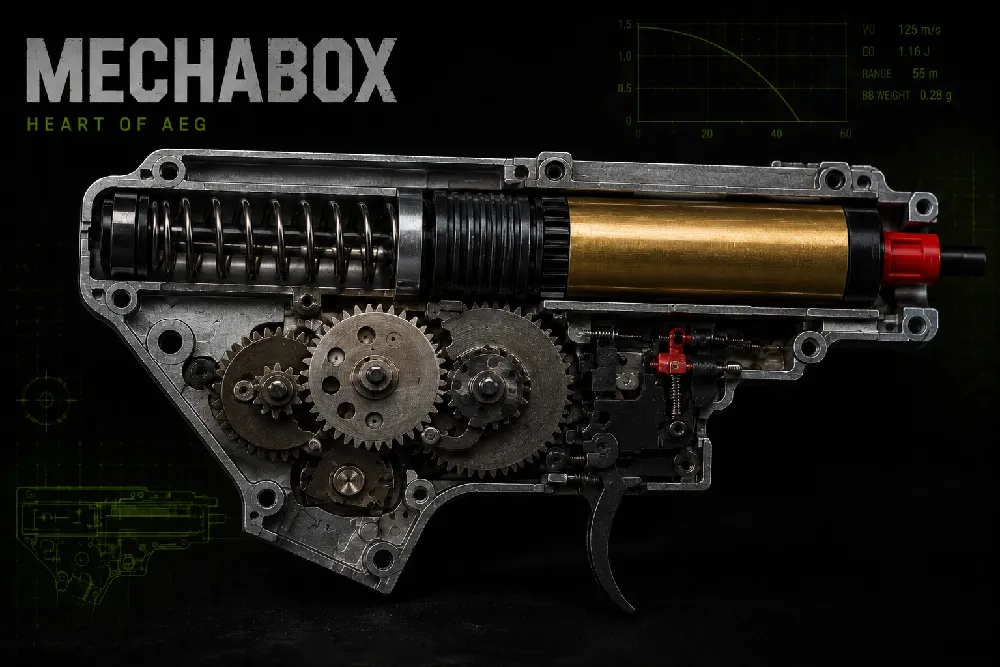

Pokud otevřeš elektrickou airsoftovou zbraň, většina její střelecké mechaniky není volně rozmístěná uvnitř těla. Je soustředěná v pevné skříni, které se říká gearbox nebo v českém airsoftovém prostředí velmi často mechabox.
Uvnitř najdeš soustavu převodů, píst, pružinu, válec, trysku, tappet plate a řadu dalších mechanických dílů. Podle konkrétní konstrukce zde mohou být také klasické spoušťové kontakty nebo elektronická spoušťová jednotka.
Elektromotor je samostatná součást pohonu. Jeho pastorek neboli pinion gear zabírá do prvního kola převodové soustavy mechaboxu a tím uvádí celou mechaniku do pohybu.
Mechabox je tedy jedním z hlavních důvodů, proč může AEG opakovaně střílet pouze pomocí energie z baterie. Hráč nemusí před každým výstřelem ručně natahovat pružinu jako u manuální airsoftové zbraně.
U běžného mechaboxu V2 bývá motor typicky uložený v pistolové rukojeti zbraně. Jeho pastorek přes otvor ve spodní části mechaboxu zabírá do bevel gearu.
U mechaboxu V3 se často používá samostatná motorová klec připevněná k mechaboxu. Motor je tak součástí navazující sestavy, nikoliv vnitřním dílem samotného shellu.
Co se uvnitř mechaboxu děje při výstřelu?
Na první pohled je uvnitř několik ozubených kol a pružina. Ve skutečnosti ale musí celý systém během velmi krátké doby provést přesně navazující mechanický cyklus.
Co všechno je uvnitř mechaboxu?
Konstrukce se podle typu zbraně a verze mechaboxu liší, ale u klasického AEG narazíš na několik základních skupin dílů.
Pevné tělo, které drží převody, válec, píst, pružinu a další díly ve správné vzájemné poloze.
U klasického AEG systému jde typicky o bevel gear, spur gear a sector gear. Společně převádějí otáčení motoru na pohyb pístu a současně se podílejí na časování podávání BB.
Sector gear jej natahuje proti síle pružiny. Po uvolnění se píst pohybuje vpřed a pomocí hlavy pístu stlačuje vzduch ve válci.
Pracovní prostor, ve kterém se pohybuje hlava pístu a vzniká stlačený vzduch potřebný pro výstřel.
Při natahování pístu ukládá mechanickou energii a po jeho uvolnění jej žene dopředu. Je pouze jednou z částí, které ovlivňují výslednou energii výstřelu.
Drží zadní část pružiny ve správné ose. U systémů QSC je právě vedení pružiny obvykle součástí mechanismu, přes který lze pružinu vyjmout zezadu.
Uzavírá přední část válce a vede stlačený vzduch směrem do trysky. Je důležitou součástí vzduchotechniky a těsnosti systému.
Přivádí stlačený vzduch za BB. Současně se pohybuje dozadu a dopředu, aby umožnila podání další kuličky ze zásobníku do hop-up komory.
Tappet plate mechanicky posouvá trysku dozadu a následně dopředu. Její pohyb je časovaný sector gearem tak, aby mohla být podána další BB.
Nesou osy převodů. Jejich rozměr, konstrukce a správné usazení ovlivňují vůle, tření a chod převodové soustavy.
Brání převodové soustavě v nechtěném otočení opačným směrem při zatížení pružinou a po přerušení napájení motoru.
Podle konstrukce může být uvnitř mechaboxu klasický spoušťový mechanismus s kontakty nebo elektronická jednotka ETU, která detekuje stisk spouště a řídí chod elektrického systému.
Do samotného mechaboxu nepatří například elektromotor, baterie, hop-up komora ani vnitřní hlaveň. Všechny tyto části s mechaboxem úzce spolupracují, ale jsou mimo jeho vlastní skříň. U V3 může být motorová klec připevněná přímo k mechaboxu, což může na první pohled působit jako jeden komplet.
Mechabox V2 vs. V3: znamená vyšší číslo lepší mechabox?
Ne. Označení V2, V3 a dalších verzí není žebříček kvality ani generací ve smyslu „V3 je novější a automaticky lepší než V2“.
Verze označuje především konstrukční formát, rozmístění dílů a geometrii skříně, která musí odpovídat tělu konkrétní platformy. Některé vnitřní díly mohou být mezi verzemi podobné nebo kompatibilní, jiné jsou specifické pro konkrétní konstrukci.
Velmi rozšířená konstrukce používaná zejména v platformách typu M4 / AR15, MP5 nebo G3 a jejich airsoftových variantách.
Motor bývá typicky umístěný v pistolové rukojeti pod mechaboxem. Díky rozšíření M4 platformy existuje pro V2 velmi široká nabídka servisních a upgrade dílů.
Často se používá například u AK, G36, AUG, SIG 55x a dalších platforem.
Typickým prvkem V3 je samostatná motorová klec uchycená k mechaboxu, která drží motor ve správné poloze vůči bevel gearu.
Co znamená QSC nebo rychlovýměnná pružina?
U tradičního mechaboxu může výměna hlavní pružiny znamenat rozebrání jeho skříně. Řada modernějších konstrukcí proto používá Quick Spring Change neboli QSC, tedy systém umožňující pružinu vyjmout přes zadní vedení pružiny bez kompletního otevření mechaboxu.
To ale ještě automaticky neznamená, že se k pružině dostaneš bez demontáže zbraně. Rozsah nutného rozebrání záleží na konstrukci konkrétní platformy. Některé systémy zpřístupní vedení pružiny velmi rychle, jiné stále vyžadují alespoň vyjmutí mechaboxu z těla.
Používá zesílený mechabox V3 QSC. Je to pěkný příklad V3 systému v platformě, která není klasická M4.
Zobrazit LCT VSS →Řada FREYA používá systém rychlé výměny pružiny a podle konkrétního modelu také modernější převody, ložiska a elektroniku ETU.
Zobrazit FREYA Gen.2 →Co ovlivňuje chod mechaboxu?
Mechabox není soubor izolovaných součástek. Změna jednoho dílu může změnit zatížení, časování nebo chování dalších částí systému. Rozumný tuning proto znamená hledání vyvážené kombinace, nikoliv katalogovou soutěž v počtu CNC součástek.
Převody jsou v mechaboxu uložené na osách mezi dvěma polovinami shellu. Pomocí tenkých podložek se nastavuje jejich axiální poloha a vůle. Tomuto procesu se říká shimming.
Cílem není převody sevřít co nejpevněji. Musí se volně otáčet, ale zároveň nesmí mít zbytečnou vůli a jejich ozubení musí správně spolupracovat. Špatné vymezení může zvýšit hluk, tření a opotřebení.
Mechabox ovlivňuje mechanickou funkci AEG, rychlost a konzistenci pracovního cyklu, spolehlivost a prostřednictvím vzduchotechniky také způsob, jakým je při výstřelu vytvářen a předáván tlak vzduchu.
Samotná přesnost a použitelný dostřel ale výrazně závisí také na hop-upu, vnitřní hlavni a kvalitě BB. Není tedy příliš užitečné postavit extrémně drahý mechabox a potom ho krmit náhodným střelivem přes špatně nastavenou gumičku. Výsledný systém je vždy jen tak dobrý, jak dobře spolu jednotlivé části spolupracují.
Mechabox vytvoří a přes trysku předá tlak vzduchu. Hop-up následně udělí BB zpětnou rotaci a ovlivní její trajektorii. Dobrá střelba proto vzniká až spoluprací obou systémů.
Hop-up a upgrade díly →Konzistentní BB pomáhají při ladění zbraně oddělit chyby střeliva od problémů samotné mechaniky. Proto dává smysl testovat sestavu se stejnou gramáží, kterou budeš následně skutečně používat.
Vybrat FALLENKY / BBs →Časté omyly kolem mechaboxu
Časté otázky o mechaboxu
V běžném českém airsoftovém použití ano. Gearbox je anglické označení, zatímco mechabox je velmi rozšířený český airsoftový výraz.
Ne. Motor je mimo samotný shell mechaboxu. Přes pastorek pohání bevel gear převodové soustavy. U V3 bývá motor uložený v motorové kleci připevněné k mechaboxu.
Klasické AEG používají mechanismus tohoto typu, ale konkrétní konstrukce, verze a provedení se mohou výrazně lišit. Existují také méně běžné nebo proprietární elektrické systémy.
Samotné označení verze neurčuje výkon ani kvalitu. Výsledná odolnost závisí na konkrétní konstrukci shellu, materiálu, zatížení a použitých dílech.
Jde o označení převodového poměru. Poměr ovlivňuje vztah mezi otáčkami motoru, rychlostí pracovního cyklu a mechanickým zatížením. Samotné číslo ale nestačí k posouzení celé sestavy.
Konstrukce umožňuje vyjmout hlavní pružinu přes zadní vedení bez kompletního otevření mechaboxu. Přesný postup a množství potřebné demontáže závisí na konkrétní zbrani.
U mnoha moderních AEG ano. Elektronická spoušťová jednotka může být umístěná přímo uvnitř mechaboxu na místě nebo v okolí klasických mechanických spoušťových kontaktů. Záleží na konkrétní konstrukci.
Ne nutně. Pokud zbraň funguje spolehlivě a její vlastnosti ti vyhovují, není důvod mechaniku rozebírat pouze proto, že existují dražší díly. Upgrade by měl řešit konkrétní potřebu, problém nebo jasně definovaný cíl.
Co s mechaboxem dál souvisí?
Mechabox je jen jedna část celé AEG. Pokud chceš pochopit, jak zbraň funguje jako celek, dávají smysl i další související témata – od pohonu a hop-upu až po baterie, upgrade díly a samotné BB.
Dobře fungující elektrická zbraň potřebuje vyváženou mechaniku, vhodný motor a baterii, funkční hop-up a kvalitní BB. Jedna drahá součástka spolupráci celého systému nenahradí.
