SSX10 Lower Receiver Rear RIS HotFix

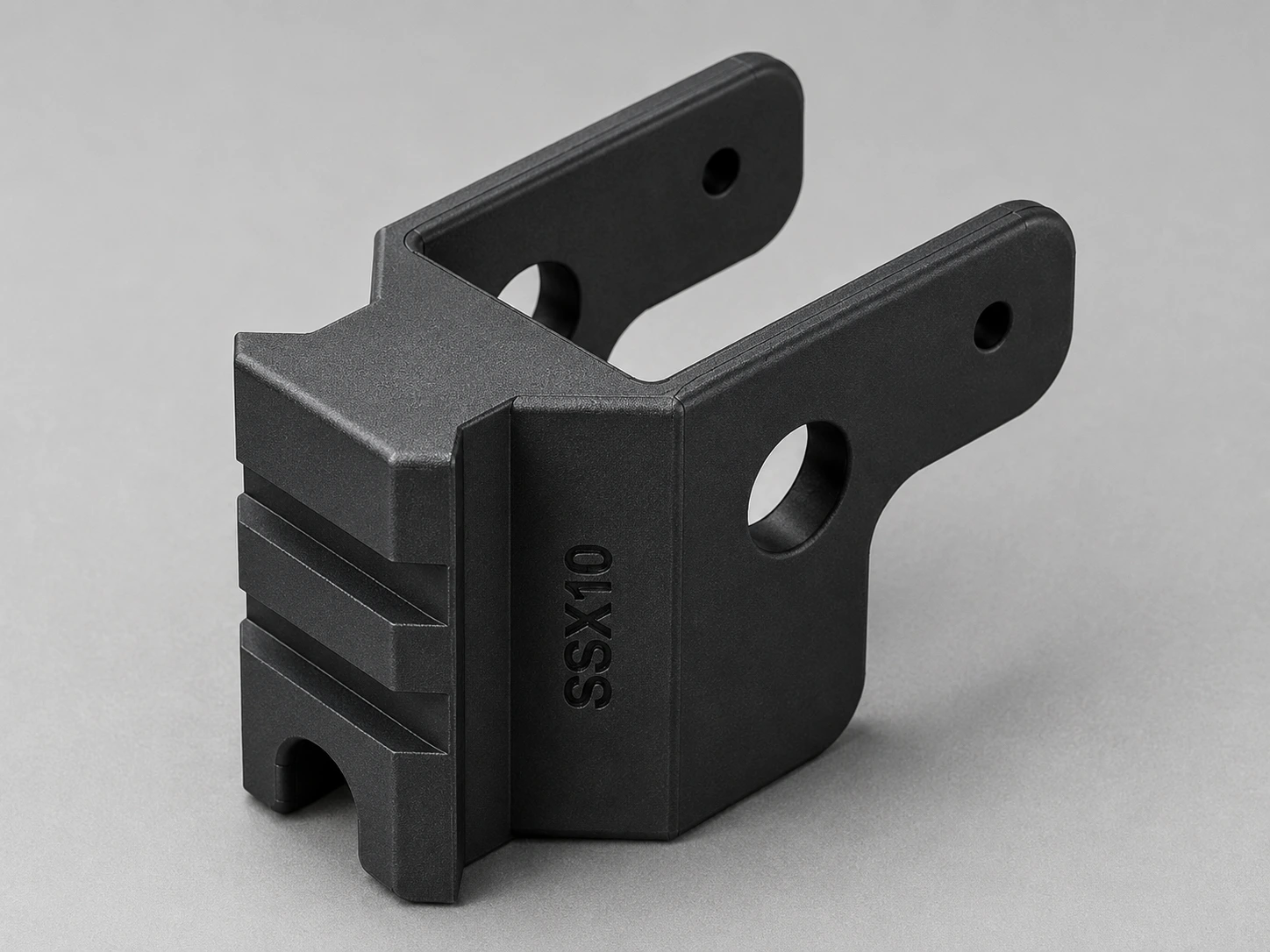

Zesílený 3D tisknutelný opravný díl pro poškozenou zadní RIS / Picatinny část Novritsch SSX10 Lower Receiver Set se sklápěcí pažbou.

Jak získat odkaz ke stažení

Produkt má cenu 0 Kč. Odkaz ke stažení modelu bude automaticky zpřístupněn po dokončení bezplatné objednávky.

Omlouvám se za tento krok. Použitý e-shop bohužel neumí zpřístupnit externí odkaz ke stažení bez dokončení objednávky. Nebude vám nic účtováno a není potřeba vybírat dopravu fyzického zboží.

Proč tento model vznikl

Model vznikl po prasknutí původní polymerové části uchycení sklápěcí pažby na prakticky nové SSX10. Mechanismus pažby zůstal zaseknutý v zavřené poloze a při pokusu o jeho uvolnění došlo k odlomení zadní RIS / Picatinny části.

Cílem návrhu je umožnit rychlou a mechanicky pevnější opravu bez nutnosti okamžité výměny celého lower receiveru.

Opravný díl využívá původní otvory pro QD uchycení, kterými prochází průchozí šroub M8. Spoj doplňují dva delší šrouby M3, které nahrazují původní kratší šrouby.

Kompatibilita

• airsoftová replika Novritsch SSX10,
• SSX10 Lower Receiver Set,
• varianta se sklápěcí pažbou,
• poškozená zadní RIS / Picatinny část uchycení pažby.

Potřebný spojovací materiál

Šroub M8 prochází původními otvory pro QD uchycení. Po instalaci proto nemusí být možné QD uchycení v tomto místě dále používat.

Doporučený materiál pro tisk

Jedná se o mechanicky namáhaný funkční díl. Pevnost výsledného výtisku výrazně ovlivňuje typ filamentu, orientace vrstev, počet stěn, vysušení materiálu a kalibrace tiskárny.

Doporučené nastavení tisku

Model tiskněte ve výchozí orientaci, tedy s bočnicemi svisle a otevřenou vidlicí směrem nahoru. Podpěry používejte pouze lokálně pod vodorovnými částmi RIS segmentů.

Základní postup montáže

1. Odstraňte poškozenou zadní RIS / Picatinny část a volné zbytky polymeru.
2. Zkontrolujte stav lower receiveru, QD otvorů a původních závitů M3.
3. Vyzkoušejte nasazení vytištěného dílu bez spojovacího materiálu.
4. Zarovnejte otvor opravného dílu s původními QD otvory.
5. Vložte šroub M8 × 40 mm s podložkami a maticí.
6. Původní kratší šrouby M3 nahraďte šrouby M3 × 10 až 12 mm.
7. Všechny spoje dotahujte postupně a rovnoměrně.
8. Ověřte, že se sklápěcí pažba otevírá, zavírá a uzamyká bez nadměrného odporu.

Podívejte se na díl v praxi

Na Instagramu najdete ukázku modelu, jeho konstrukce a praktického použití.

Model zdarma pro airsoftovou komunitu

Model je zveřejněn zdarma jako pomoc všem airsofťákům, kteří řeší stejné poškození a nemají možnost rychle získat originální náhradní díl.

Pokud vám model pomohl, budu rád za hodnocení, sdílení nebo fotografii hotového výtisku. Zpětná vazba pomůže ověřit kompatibilitu s dalšími revizemi SSX10 a zlepšovat budoucí verze modelu.

Bezpečnostní upozornění

Tento model je určen výhradně pro airsoftovou repliku. Není určen pro skutečné palné zbraně, tlakově namáhané součásti zbraní ani jiné regulované zbraňové systémy.

Před instalací se ujistěte, že sklápěcí mechanismus není zaseknutý, nadměrně tuhý nebo poškozený. Vadný mechanismus může přenášet do opravného dílu nadměrnou sílu a způsobit další prasknutí.

Výtisk pravidelně kontrolujte. Pokud se objeví praskliny, oddělování vrstev, deformace nebo vůle, díl okamžitě přestaňte používat.

Vyloučení odpovědnosti

Jedná se o nezávisle navržený opravný díl třetí strany. Nejde o originální součást Novritsch a model není společností Novritsch vyráběn, schválen, sponzorován ani podporován.

Instalaci a používání provádíte na vlastní odpovědnost. Autor nemůže zaručit pevnost ani životnost výtisků vytvořených z různých materiálů, na různých tiskárnách nebo s odlišným nastavením tisku.
